Sistema de encendido Convencional

Encendido convencional (por ruptor)


Este sistema es el mas sencillo de los sistemas de encendido por bobina, en el, se cumplen todas las funciones que se le piden a estos dispositivos. Esta compuesto por los siguientes elementos que se van a repetir parte de ellos en los siguientes sistemas de encendido mas evolucionados que estudiaremos mas adelante.

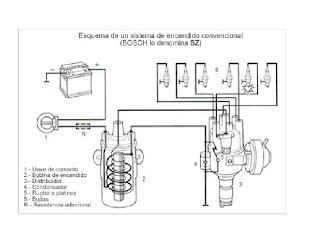

- Bobina de encendido (también llamado transformador): su función es acumular la energía eléctrica de encendido que después se transmite en forma de impulso de alta tensión a través del distribuidor a las bujías.- Resistencia previa: se utiliza en algunos sistemas de encendido (no siempre). Se pone en cortocircuito en el momento de arranque para aumentar la tensión de arranque.


- Ruptor (también llamado platinos): cierra y abre el circuito primario de la bobina de encendido, que acumula energía eléctrica con los contactos del ruptor cerrados que se transforma en impulso de alta tensión cada vez que se abren los contactos.- Condensador: proporciona una interrupción exacta de la corriente primaria de la bobina y ademas minimiza el salto de chispa entre los contactos del ruptor que lo inutilizarían en poco tiempo.- Distribuidor de encendido (también llamado delco): distribuye la alta tensión de encendido a las bujías en un orden predeterminado.


- Variador de avance centrifugo: regula automáticamente el momento de encendido en función de las revoluciones del motor.


- Variador de avance de vació: regula automáticamente el momento de encendido en función de la carga del motor.- Bujías: contiene los electrodos que es donde salta la chispa cuando recibe la alta tensión, ademas la bujía sirve para hermetizar la cámara de combustión con el exterior.

Funcionamiento:

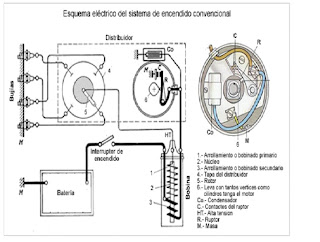

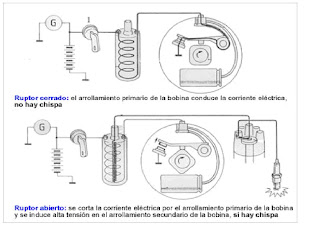

Una vez que giramos la llave de contacto a posición de contacto el circuito primario es alimentado por la tensión de batería, el circuito primario esta formado por el arrollamiento primario de la bobina de encendido y los contactos del ruptor que cierran el circuito a masa. Con los contactos del ruptor cerrados la corriente eléctrica fluye a masa a través del arrollamiento primario de la bobina. De esta forma se crea en la bobina un campo magnético en el que se acumula la energía de encendido. Cuando se abren los contactos del ruptor la corriente de carga se deriva hacia el condensador que esta conectado en paralelo con los contactos del ruptor. El condensador se cargara absorbiendo una parte de la corriente eléctrica hasta que los contactos del ruptor estén lo suficientemente separados evitando que salte un arco eléctrico que haría perder parte de la tensión que se acumulaba en el arrollamiento primario de la bobina. Es gracias a este modo de funcionar, perfeccionado por el montaje del condensador, que la tensión generada en el circuito primario de un sistema de encendido puede alcanzar momentáneamente algunos centenares de voltios.




Debido a que la relación entre el numero de espiras del bobinado primario y secundario es de 100/1 aproximadamente se obtienen tensiones entre los electrodos de las bujías entre 10 y 15000 Voltios. Una vez que tenemos la alta tensión en el secundario de la bobina esta es enviada al distribuidor a través del cable de alta tensión que une la bobina y el distribuidor. Una vez que tenemos la alta tensión en el distribuidor pasa al rotor que gira en su interior y que distribuye la alta tensión a cada una de las bujías

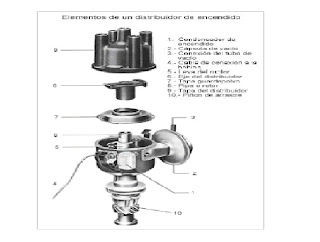

El distribuidor : Es el elemento mas complejo y que mas funciones cumple dentro de un sistema de encendido. El distribuidor reparte el impulso de alta tensión de encendido entre las diferentes bujías, siguiendo un orden determinado (orden de encendido) y en el instante preciso.Funciones:- Abrir y cerrar a través del ruptor el circuito que alimenta el arrollaminto primario de la bobina.- Distribuir la alta tensión que se genera en el arrollamiento secundario de la bobina a cada una de las bujías a través del rotor y la tapa del distribuidor.- Avanzar o retrasar el punto de encendido en función del nº de revoluciones y de la carga del motor, esto se consigue con el sistema de avance centrifugo y el sistema de avance por vacío respectivamente.
El movimiento de rotación del eje del distribuidor le es transmitido a través del árbol de levas del motor. El distribuidor lleva un acoplamiento al árbol de levas que impide en el mayor de los casos el erróneo posicionamiento.El distribuidor tiene en su parte superior una tapa de material aislante en la que están labrados un borne central y tantos laterales como cilindros tenga el motor. Sobre el eje que mueve la leva del ruptor se monta el rotor o dedo distribuidor, fabricado en material aislante similar al de la tapa. En la parte superior del rotor se dispone una lamina metálica contra la que se aplica el carboncillo empujado por un muelle, ambos alojados en la cara interna del borne central de la tapa. La distancia entre el borde de la lamina del rotor y los contactos laterales es de 0,25 a 0,50 mm. Tanto el rotor como la tapa del distribuidor, solo admiten una posición de montaje, para que exista en todo momento un perfecto sincronismo entre la posición en su giro del rotor y la leva.Con excepción del ruptor de encendido, todas las piezas del distribuidor están prácticamente exentas de mantenimiento.








Sistemas de encendido con doble ruptor y doble encendido

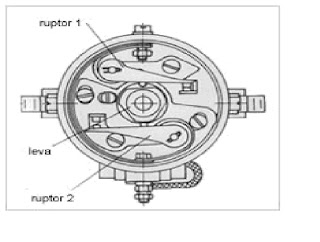

Teniendo en cuenta que a medida que aumenta el numero de cilindros en un motor (4,6,8 ..... cilindros) el ángulo disponible de encendido se hace menor (ángulo = 360/nº cilindros) por lo tanto, y sobre todo a altas revoluciones del motor puede ser que el sistema de encendido no genere tensión suficiente para hacer saltar la chispa en las bujías. Para minimizar este inconveniente se recurre a fabricar distribuidores con doble ruptor como el representado en la figura, que como puede observarse se trata de un distribuidor para un motor de 6 cilindros. Al llevar dos juegos de contactos que se abren alternativamente, el tiempo de que disponen para realizar la apertura es doble, por cuya razón la leva es de solo tres lóbulos o excentricidades. Ademas estos distribuidores deben tener en su cabeza dos "rotores" (en vez de uno como hemos visto hasta ahora) que distribuyan la alta tensión generada por sendas bobinas de encendido.
Circuito con doble ruptor En los motores de 6, 8 y 12 cilindros, con el fin de obtener un mayor ángulo de cierre del ruptor o lo que es lo mismo para que la bobina tenga tiempo suficiente para crear campo magnético, se disponen en el distribuidor dos ruptores accionados independientemente (figura inferior) cada uno de ellos por una leva (2) y (3) con la mitad de lobulos y dos bobinas de encendido (4) y (5) formando circuitos separados; de este modo cada ruptor dispone de un tiempo doble para abrir y cerrar los contactos. Los ruptores van montados con su apertura y cierre sincronizados en el distribuidor, el cual lleva un doble contacto móvil (6) Y (7), tomando corriente de cada una de las salidas de alta de las bobinas, alimentando cada una de ellas a la mitad de los cilindros en forma alternativa






Encendido convencional con ayuda electrónica


El sistema de encendido convencional tiene unas limitaciones que vienen provocadas por los contactos del ruptor, que solo puede trabajar con corrientes eléctricas de hasta 5 A, en efecto si la intensidad eléctrica que circula por el primario de la bobina es de valor bajo, también resultara de bajo valor la corriente de alta tensión creada en el arrollamiento secundario y de insuficiente la potencia eléctrica para conseguir el salto en el vacío de la chispa entre los electrodos de la bujía. Se necesitan por lo tanto valores elevados de intensidad en el arrollamiento primario de la bobina para obtener buenos resultados en el arrollamiento secundario. Como vemos lo dicho esta en contradicción con las posibilidades verdaderas del ruptor y sus contactos ya que cada vez que el ruptor abre sus contactos salta un arco eléctrico que contribuye a quemarlos, transfiriendo metal de un contacto a otro. En la figura se ve la disgregación de los puntos de contacto del raptor; los iones positivos son extraídos del contacto móvil (positivo) creando huecos y depositando el material al contacto fijo (negativo) formando protuberancias.Con la evolución de la electrónica y sus componentes este problema se soluciono. La utilización del transistor como interruptor, permite manejar corrientes eléctricas mucho mas elevadas que las admitidas por el ruptor, pudiendose utilizar bobinas para corrientes eléctricas en su arrollamiento primario de mas de 10 A. Un transistor de potencia puede tener controlada su corriente de base por el ruptor de modo que la corriente principal que circula hacia la bobina no pase por los contactos de ruptor sino por el transistor (T) como se ve en el esquema inferior. La corriente eléctrica procedente de la batería entra la unidad de control o centralita de encendido, en ella pasa a través del transistor cuya base se polariza negativamente cuando los contactos (R) se cierran guiados por la leva. En este caso el distribuidor es el mismo que el utilizado en el encendido convencional, pero la corriente que circula por los contactos de ruptor ahora es insignificante. Con la suma del diodo zenner (DZ) y el juego de resistencias (R1, R2 y R3) puede controlarse perfectamente la corriente de base y proceder a la protección del transistor (T).Cuando los contactos del ruptor (R) se abren, guiados por el movimiento de la leva, la polarización negativa de la base del transistor desaparece y entonces el transistor queda bloqueado cortando la corriente eléctrica que pasa por la bobina. El corte de corriente en el arrollamiento primario de la bobina es mucho mas rápido que en los encendido convencionales de modo que la inducción se produce en unas condiciones muy superiores de efectividad.
